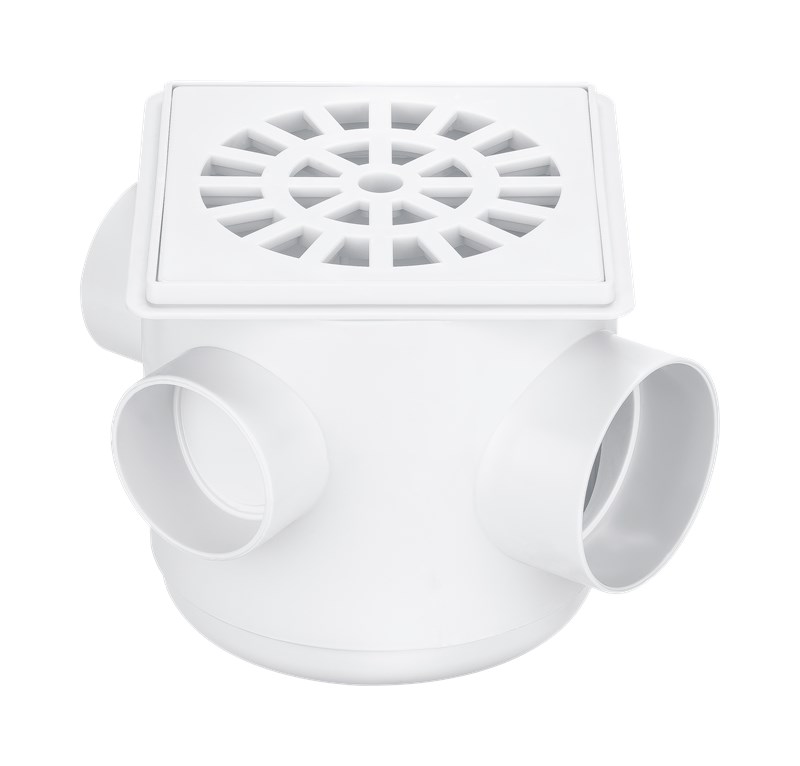

CAIXA SIFONADA QUAD. BR. 100X100X50 - HERC

Descrição do Produto

Caixa Sifonada 100mm c/ Grelha Quadrada saída 50mm

Modelo prático, versátil e resistente.

Fabricado em peça única com PVC rígido garantindo a combinação ideal de leveza e durabilidade, evitando vazamentos.

Modelo quadrado com grelha branca ou cromada e conta com saída de 50mm.

Coletar a água proveniente de aparelhos sanitários e pisos e impedir o retorno dos gases/odores oriundos da rede de esgoto.

CARACTERÍSTICAS: Composição PVC (corpo da caixa), outrostermoplásticos (demais componentes)

Entradas 3 | DN 40 com junta soldável

Saída Cód 259: DN50 com junta soldável

Capacidade Códigos 259

Volume total: 0,76 litro Volume retido: 0,21 litro

LIMPEZA | MANUTENÇÃO Para efetuar a limpeza da grelha/tampa utilize apenas um pano macio, água e sabão neutro. Não utilize materiais abrasivos (saponáceo, palha de aço, esponjas abrasivas) ou produtos químicos. Periodicamente retire os resíduos acumulados e higienize o interior da caixa.

INSTRUÇÕES DE INSTALAÇÃO LEIA COM ATENÇÃO TODOS OS PASSOS ANTES DE INICIAR A INSTALAÇÃO

1. Separe todas as peças e confira o conteúdo da embalagem;

2. Verifique se o local da instalação está isento de materiais pontiagudos, como restos de concreto, pedras, pontas de vergalhões, etc;

3. Recorte as entradas que serão utilizadas. Utilize uma serra copo para esta operação;

4. Encaixe o sifão observando para que a face inferior fique alinhada com o fundo da caixa;

5. Coloque a caixa no local desejado e faça as ligações com a tubulação. Para esta etapa, verifique as instruções para a execução das juntas.

6. Encaixe o porta grelha na caixa, e em seguida a grelha ou tampa no porta grelha;

7. Mantenha o porta grelha e a grelha ou tampa montados para evitar deformações na caixa nos passos seguintes;

8. Prossiga com o acabamento ao redor da caixa de acordo com o local de instalação.

JUNTA SOLDÁVEL

1. Lixe as superfícies a serem soldadas (parte interna das bolsas da caixa e parte externa das extremidades dos tubos). Observe que o encaixe entre as partes deve ser justo, pois a pressão é necessária para estabelecer a soldagem.

2. Limpe as superfícies, eliminando impurezas e gorduras.

3. Distribua uniformemente o adesivo plástico para PVC na parte interna das bolsas da caixa, e também, na parte externa das extremidades dos tubos. Cuide para que o adesivo cubra as superfícies da bolsa e do tubo a serem soldadas.

4. Encaixe as partes e remova possíveis excessos de adesivo. Siga o período de secagem indicado pelo fabricante do adesivo antes de encher a tubulação de água.

Precauções: • Caso venha instalar sobre o solo, faça um berço de concreto para acomodar sua base. • A abertura das entradas não deve ser feita através de pancadas, utilização de objetos pontiagudos ou uso do fogo. Devem ser abertas utilizando-se uma serra-copo, de acordo com as instruções.
